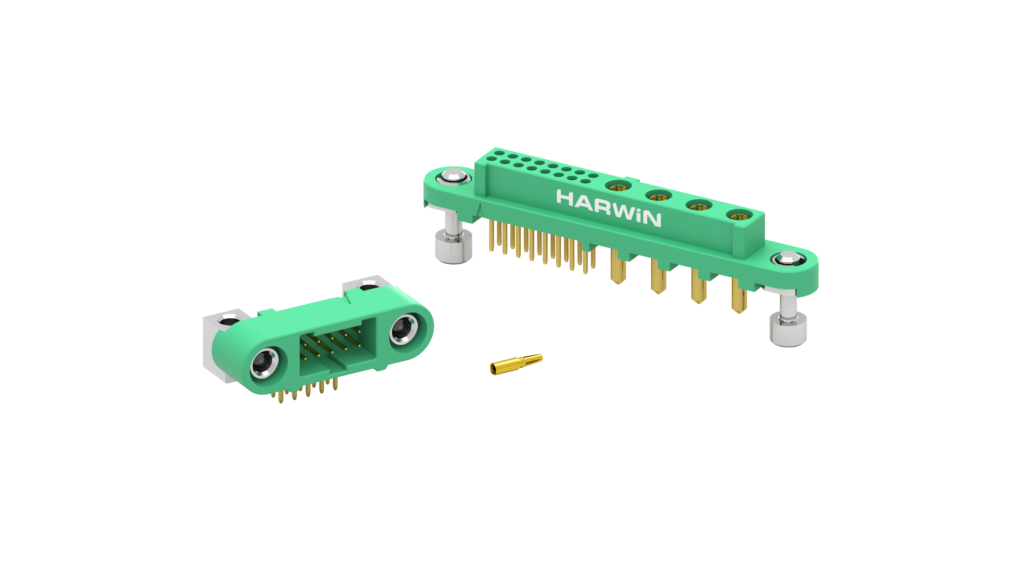

HarwinのGeckoシリーズは、PCBのスペースが限られているエリアでのスタッキングとケーブルの嵌合に最適な、低プロファイルのコネクタです。
主な特徴
- 2A/コンタクト
- ベリリウム銅による幅広い使用温度範囲（-65℃～150℃)
- 嵌合サイクル試験1000回クリア
- Micro-Dコネクタに対して省スペースで軽量という優位性
- ハロゲン、PFOS、SVHC不使用、ROHS準拠
- 低アウトガス特性
- 特許取得の4点接触方式により高い振動や衝撃時においても安定した電気接触
1.25mm間隔で１コネクタあたり最大50pinまで対応可能なため、Micro-Dなどの他の高性能コネクタに対し最大45%の省スペース、最大75%の軽量化を実現します。
▼16pinのGeckoスクリューロック（緑）を15pinのMicro-Dコネクタ（赤）に重ね合わせた図
▼26pinのGeckoラッチ式（緑）を25pinのMicro-Dコネクタ（赤）に重ね合わせた図
材質
| メス端子 | 金メッキベリリウム銅 |
| オス端子 | 金メッキ銅合金 |
| ハウジング | 30%ガラス充填の高温対応ナイロン 4T, UL94V-0対応 |
| スクリューロック | ステンレススチール |
| ラッチ | 銅ニッケル錫合金（錫ニッケルメッキ） |
| ケーブル | PTFE |
| 埋め込み用樹脂 | Stycast 2651MM, Catalyst 9 |
電気特性
| 定格電流（25℃） | 各端子最大2.8A, 全端子に負荷がかかる場合は各端子最大2A |
| 動作電圧 | 450VDC |
| 最大電圧 | 600VDC |
| 接触抵抗 | 25mΩ（最大） |
| 絶縁抵抗 | 1GΩ（最低） |
使用環境
| 使用温度範囲 | -65℃ ～ +150℃ |
| 耐湿度特性 | 56日/93% RH |
| 耐振動特性（ラッチ式） | 10-2,000Hz, 1.5mm, 198m/s2(20G), 2時間 |
| 耐衝撃特性（ラッチ式） | Z方向：981m/s2(100G)、XY方向：490m/s2(50G) |
メカニカル特性
| 耐久性（端子） | 1,000嵌合サイクル |
| 耐久性（ラッチ） | 100嵌合サイクル |
| 挿入力（各端子） | 最大2.8N |
| 抜去力（各端子） | 最小0.2N |
| ラッチ保持力 | 最小20N |
Gecko製品カタログ
＊上記スペックは予告なく変更になる場合があります。製品をご採用の際はメーカーの最新のカタログでご確認ください。
