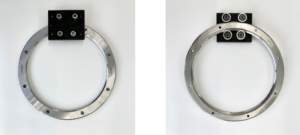

弊社で取り扱っているリング型ガイドについてご紹介します。
素材
高炭素クロム軸受鋼製（SUJ材）
特徴
- V走行面は焼き入れされており、高い摩耗性をもつ
- 全面精密研磨が施された高精度な70°V走行面
- 径159mmから1,501mmまで幅広く対応
- ご要望に応じ任意の角度で切断することも可能
ベアリング
- フローティングベアリングを使用
- 外輪が軸方向にスライドするため、2軸平行仕様において平行度システム寸法のばらつきを吸収する
- 高炭素軸受鋼製
- 高い硬度、高い耐摩耗性
- 固定タイプ、偏心タイプの2種類

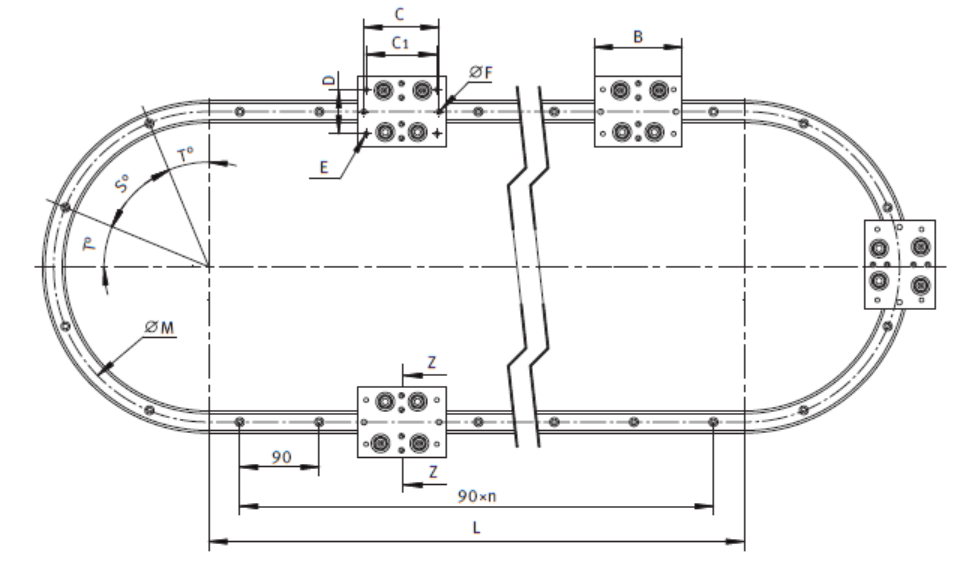

| Assembly Code | Components | ||||
| Straight Rail | Ring Rail | Carriage | A | B | |
| SB-LGV25XL-CR25 159 R180 | SB-LGV25XL | CR25 159 R180 | SRC25 159 | 80 | 95 |
| SB-LGV25XL-CR25 255 R180 | CR25 255 R180 | SRC25 255 | 100 | ||
| SB-LGV25XL-CR25 315 R180 | CR25 315 R180 | SRC25 351 | 105 | ||
| SB-LGV44XL-CR44 468 R180 | SB-LGV44XL | CR44 468 R180 | SRC44 468 | 116 | 145 |
| SB-LGV44XL-CR44 612 R180 | CR44 612 R180 | SRC44 612 | 150 | ||
| SB-LGV76XL-CR76 799 R180 | SB-LGV76XL | CR76 799 R180 | SRC76 799 | 185 | 190 |
| SB-LGV76XL-CR76 1033 R180 | CR76 1033 R180 | SRC76 1033 | 210 | ||
| SB-LGV76XL-CR76 1267 R180 | CR76 1267 R180 | SRC76 1267 | 250 | ||
| SB-LGV76XL-CR76 1501 R180 | CR76 1501 R180 | SRC76 1501 | 270 | ||

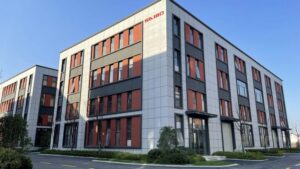

会社紹介
WUXI SAIBO INDUSTRYは世界的に認知されている、ガイド（レール）部品メーカーの1つです。
ベアリング工場とリニアモーションコンポーネント工場と2つの工場を所有しており、
SAIBOグループの研究開発スタッフ含め合計350人の従業員と33,000平方メートルの工場敷地面積があります。
50％以上の製品が米国、ヨーロッパ、日本などの市場に輸出されています。
主要製品
ベアリング、線形運動コンポーネント、ファクトリーオートメーションモジュールなど
様々なラインナップを取り揃えています。
アプリケーション
FA工場自動化生産設備、産業用ロボット、物流自動倉庫、鉄道車両、医療機等の分野となります。
認定
IATF16949、ISO14001を取得しています。
